Pregatire suprafata de montaj

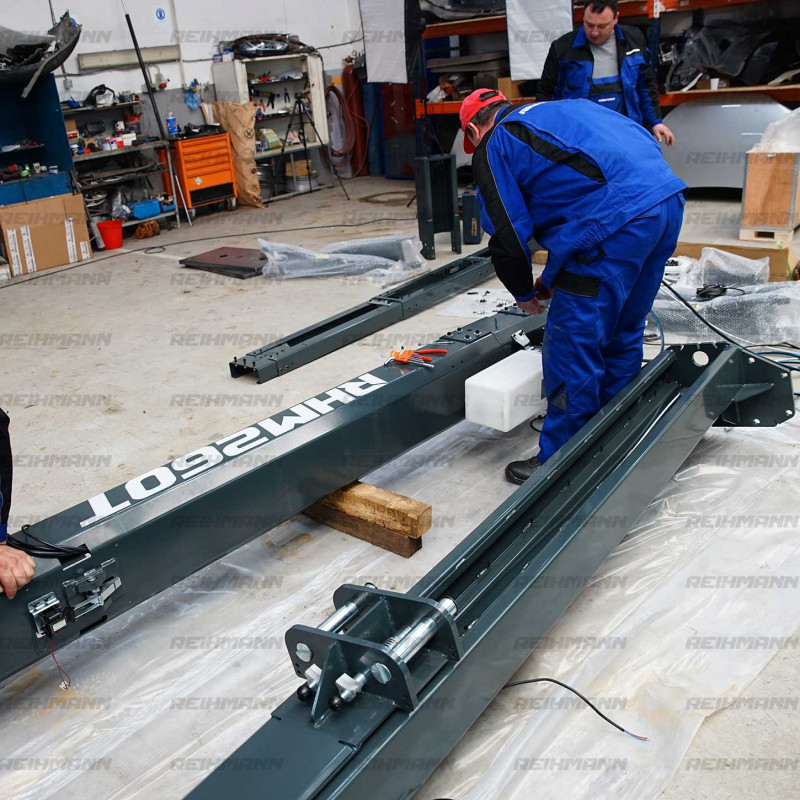

Instalare Elevator




1. NORME DE PROTECŢIE LA MONTARE
1.1. Elevatorul este proiectat pentru a funcționa in incăperi inchise, protejate de intemperii. Locul de instalare trebuie
să fie bine iluminat, ferit de zonele destinate spălătoriilor, departe de zonele de depozitare a substanțelor
inflamabile, absolvenților și a vopselelor.
1.2. Deținătorul răspunde pentru selectarea locului de amplasare, calitatea pardoselii și capacitatea portantă a
elevatorului. nainte de montarea elevatorului, se va asigura pe baza unei documentații arhitecturale sau prin
verificare despre capacitatea de incărcare a pardoselii. n caz de nevoie se va pregăti o fundație corespunzătoare
cerințelor. Niciodată nu montați elevatorul pe o suprafață asfaltată.
1.3. Pentru cuplarea la instalația electrică cablul de alimentare se echipează cu ștecher. Dacă alimentarea se face
de la rețea fixă, legarea acesteia va fi efectuată de electrician autorizat. La efectuarea cuplărilor se vor respecta
normele generale și cele locale.


2. PREGĂTIREA INAINTE DE INSTALARE
2.1. Spațiul necesar
Locul de instalare a elevatorului trebuie determinat cu exactitate. Consultați punctul fig.3 pentru dimensiunile elevatorului. De asemenea, trebuie să existe un spațiu de cel puțin 1 metru ntre platforma de ridicare și elementele fixe (de exemplu, peretele) n toate pozițiile de ridicare. Trebuie să existe suficient spațiu pentru a intră și și scoate vehiculele.
2.2. Fundația și conectarea -avem 2 variante


VARIANTA I
Elevatorul trebuie să fie fixat pe un suport de beton neted dimensiuni 5m X 5m și solid, cu clasa minimă de rezistență
B250, toleranța planității mai mică de 5 mm și grosime minimă de 300mm, ca in fotoografia de mai jos:





VARIANTA II
Dacă placă existența are o grosime mai mică de 30 cm, se alege varianta II – doi cuzineți de 1mc stanga dreapta ce urmează de a fi uniți de o centură de beton 40cm X 50cm. in plus, betonul nou construit trebuie să fie supus la intărire și consolidare mai mult de 14 de zile. Calitatea betonului este confirmată de certificatul emis de unitatea furnizoare. In cazul in care nu este menționat, acest elevator este doar pentru utilizarea in interior. Ar trebui să fie fixat pe un teren neted și solid de beton. Nu instalați acest elevatorul pe grinzi de rezistență de beton a clădirii sau pe o a două sau o podea suspendată, fără o consultare prealabilă cu arhitectul clădirii. Asigurați-vă că spațiul din jurul sau deasupra elevatorului ar trebui să fie liber de obstacole, cum ar fi corpurile de incălzire, suporturi de construcție, linii electrice etc..


Vedere laterala

Vedere de deasupra


Rezultat final




SPATII DE SIGURANTA
Inălțime recomandată pentru ridicare maximă : 5 m
Distanța exterioară ntre brațe : 3,31 m
Distanța de la brațele elevatorului pana la peretele din fața : 3,5 m. 3.




CONDIȚII TEHNICE DE EXECUȚIE ȘI MONTAJ
Procedura de montare a elevatorului pentru vehicule cuprinde următoarele etape:
• Alegerea și pregătirea locului de montaj la utilizator
• Executarea stratului suport și montarea buloanelor de ancorare
• Tehnologia de montaj
• Probe de casă Alegerea și pregătirea locului de montaj la utilizator (de către beneficiar)

Elevatorul auto se va monta:
- in locuri acoperite;
- protejate la vant;
- cu temperaturi mai mari de – 5 C;
- cu pardosea plană (toleranța planității mai mică de 5 mm);
- cu iluminare suficientă;
- fără prezența de corpuri in mișcare, atat in plan orizontal cat și pe vertical.

Executarea stratului suport și montarea buloanelor de ancorare:
- se toarnă fundația din beton ( de către beneficiar)
- după ințărirea și consolidarea betonului (28 zile) se trasează pe pardosea dimensiunile de gabarit ale componentelor elevatorului.

- se dau găuri cu dimensiuni mai mic sau egal cu diametrul bulonului pentru fixarea coloanelor.

- se curată golul și se presează bulonul

Fixarea elevatorului pe fundație se face cu conexpanduri M20 și grupa minimă 8.8. - ( sunt incluse in pachetul elevatoarelor pe care le comercializam)

Cuplul de strangere al buloanelor de fundație este de 120- ‐150 Nm.
Cuplul de strangere se va verifică după testarea n sarcina și după o utilizare de cca. 2 săptămani.

( Se va verifică dacă grosimea plăcii de fundație este de minim 30 cm, iar calitatea betonului folosit este minim B250 din certificatul de calitate al betonului pus la dispoziție de către beneficiar).
